Bok tamo! Kao dobavljača sakupljača prašine s filtarskim ulošcima, često me pitaju kako izračunati potreban broj filtarskih uložaka za sakupljač prašine. To je ključno pitanje jer dobivanje pravog broja osigurava učinkovit rad sakupljača prašine i održava vaše radno okruženje čistim i sigurnim. Pa, zaronimo u to!
Razumijevanje osnova
Prije svega, moramo znati nekoliko ključnih čimbenika koji igraju ulogu u određivanju broja filterskih uložaka. To uključuje brzinu protoka zraka, količinu prašine, učinkovitost filtracije i područje filtriranja uloška.
Volumen protoka zraka, koji se obično mjeri u kubičnim stopama po minuti (CFM) ili kubičnim metrima po satu (m³/h), govori nam koliko zraka sakupljač prašine treba obraditi. Ovo je jako važno jer ako sakupljač prašine ne može podnijeti količinu zraka u vašem radnom prostoru, neće moći učinkovito skupiti svu prašinu.
Opterećenje prašinom odnosi se na količinu prašine prisutne u zraku. Mjeri se u gramima po kubnom metru (g/m³). Veća količina prašine znači da je više prašine u zraku, a skupljač prašine će se morati više potruditi da je očisti.
Učinkovitost filtracije mjera je koliko dobro filtarski ulošci mogu ukloniti prašinu iz zraka. Obično se izražava u postocima. Što je veća učinkovitost filtracije, to će zrak biti čišći nakon prolaska kroz sakupljač prašine.
Područje filtriranja uloška je površina dostupna za hvatanje prašine. Mjeri se u kvadratnim stopama (ft²) ili kvadratnim metrima (m²). Veće područje filtriranja znači da uložak može zadržati više prašine prije nego što ga treba očistiti ili zamijeniti.
Izračun korak po korak
Prođimo sada kroz korake za izračun potrebnog broja filterskih uložaka.
Korak 1: Odredite količinu protoka zraka
Prvi korak je određivanje količine protoka zraka u vašem radnom prostoru. To možete učiniti pomoću anemometra za mjerenje brzine zraka na različitim točkama u prostoriji, a zatim je pomnožite s površinom poprečnog presjeka kanala ili otvora kroz koje struji zrak.
Na primjer, ako imate kanal s površinom poprečnog presjeka od 2 četvorna metra i brzinom zraka od 5 metara u sekundi, količina protoka zraka bila bi:
Volumen protoka zraka = Brzina zraka × Površina poprečnog presjeka
Volumen protoka zraka = 5 m/s × 2 m² = 10 m³/s
Da bismo to pretvorili u kubične metre po satu, pomnožimo s 3600 (budući da sat ima 3600 sekundi):
Volumen protoka zraka = 10 m³/s × 3600 s/h = 36 000 m³/h
Korak 2: Odredite količinu prašine

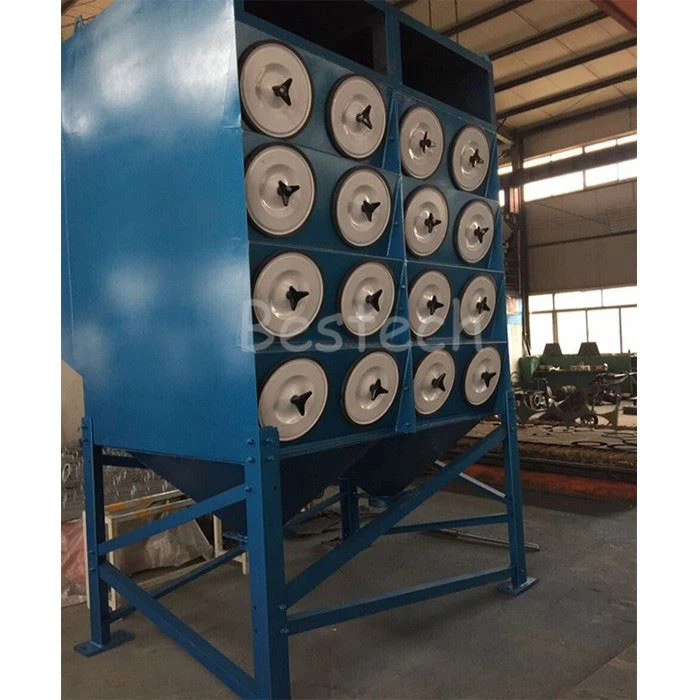

Zatim morate saznati količinu prašine u vašem radnom prostoru. Ovo može biti malo nezgodno jer ovisi o vrsti procesa koji koristite. Na primjer, aSakupljač prašine za lasersko rezanjemože imati drugačije opterećenje prašinom u usporedbi sSustav za prašinu u industrijskim radionicama.
Možete koristiti uređaj za uzorkovanje prašine za prikupljanje uzoraka zraka i zatim ih analizirati u laboratoriju kako biste odredili količinu prašine. Ako nemate pristup laboratoriju, također se možete pozvati na industrijske standarde ili se posavjetovati sa stručnjacima u svom području.
Recimo da je količina prašine u vašem radnom prostoru 0,5 g/m³.
Korak 3: Odredite učinkovitost filtracije
Učinkovitost filtracije filtarskih uložaka obično određuje proizvođač. Za većinu industrijskih primjena preporučuje se učinkovitost filtracije od 99% ili više. Pretpostavimo da je učinkovitost filtracije uložaka koje koristite 99%.
Korak 4: Odredite područje filtriranja po spremniku
Područje filtriranja po ulošku također osigurava proizvođač. Recimo da svaki uložak ima područje filtriranja od 10 četvornih metara.
Korak 5: Izračunajte potrebno područje filtriranja
Potrebno područje filtriranja može se izračunati pomoću sljedeće formule:
Potrebno područje filtriranja = (Brzina protoka volumena zraka × Opterećenje prašinom) / (Učinkovitost filtriranja × Preporučeni omjer zraka i tkanine)
Omjer zraka prema tkanini mjera je koliko zraka prolazi kroz svaku četvornu stopu ili kvadratni metar tkanine filtera u minuti. Obično se preporučuje da bude između 1 i 4 CFM/ft² ili 0,05 i 0,2 m³/min/m², ovisno o vrsti prašine i primjeni. Pretpostavimo da je preporučeni omjer zraka i tkanine 0,1 m³/min/m².
Prvo moramo pretvoriti protok zraka u kubične metre po minuti:
Volumen protoka zraka = 36 000 m³/h ÷ 60 min/h = 600 m³/min
Sada možemo izračunati potrebno područje filtriranja:
Potrebna površina za filtriranje = (600 m³/min × 0,5 g/m³) / (0,99 × 0,1 m³/min/m²)
Potrebna površina za filtriranje = (300 g/min) / (0,099 m³/min/m²) ≈ 3030,3 m²
Korak 6: Izračunajte broj filtarskih uložaka
Konačno, možemo izračunati broj filtarskih uložaka dijeljenjem potrebnog područja filtriranja s područjem filtriranja po ulošku:
Broj filtarskih uložaka = potrebno područje filtriranja / područje filtriranja po ulošku
Broj filtarskih uložaka = 3030,3 m² / 10 m² ≈ 303 uloška
Razmatranja i prilagodbe
Imajte na umu da se ovi izračuni temelje na idealnim uvjetima, au stvarnim aplikacijama možda ćete trebati napraviti neke prilagodbe. Na primjer, ako je prašina ljepljiva ili vlaknasta, može brže začepiti uloške filtera i možda ćete morati povećati broj uložaka ili smanjiti omjer zraka i tkanine.
Također, faktori kao što su oblik i raspored vašeg radnog prostora, vrsta opreme koju koristite i učestalost korištenja mogu utjecati na performanse sakupljača prašine. Uvijek je dobra ideja posavjetovati se s profesionalcem ili iskusnim dobavljačem, poput nas, kako biste bili sigurni da ćete dobiti pravi broj filtarskih uložaka za svoje specifične potrebe.
Ako imate posla s dimom od zavarivanja, aHorizontalni patronski sakupljač prašine za dim od zavarivanjamogla bi biti izvrsna opcija. Ovi kolektori su dizajnirani posebno za rješavanje jedinstvenih izazova dima od zavarivanja, kao što su visoke temperature i fine čestice.
Zaključak
Izračun potrebnog broja filtarskih uložaka za sakupljač prašine složen je proces koji uključuje nekoliko čimbenika. Slijedeći gore navedene korake i uzimajući u obzir specifične uvjete vašeg radnog prostora, možete osigurati da vaš sakupljač prašine radi učinkovito i djelotvorno.
Ako ste u potrazi za sakupljačem prašine s filtarskim ulošcima ili vam je potrebna pomoć pri izračunavanju broja uložaka za vaš postojeći sustav, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo i pružimo vam najbolja rješenja za vaše potrebe sakupljanja prašine. Kontaktirajte nas danas da započnemo razgovor i raspravimo o vašim zahtjevima.
Reference
- Industrijska ventilacija: Priručnik preporučene prakse, Američka konferencija državnih industrijskih higijeničara (ACGIH)
- Priručnik za sakupljanje prašine, Donaldson Company, Inc.
